工业控制-软件定义钢铁控制系统

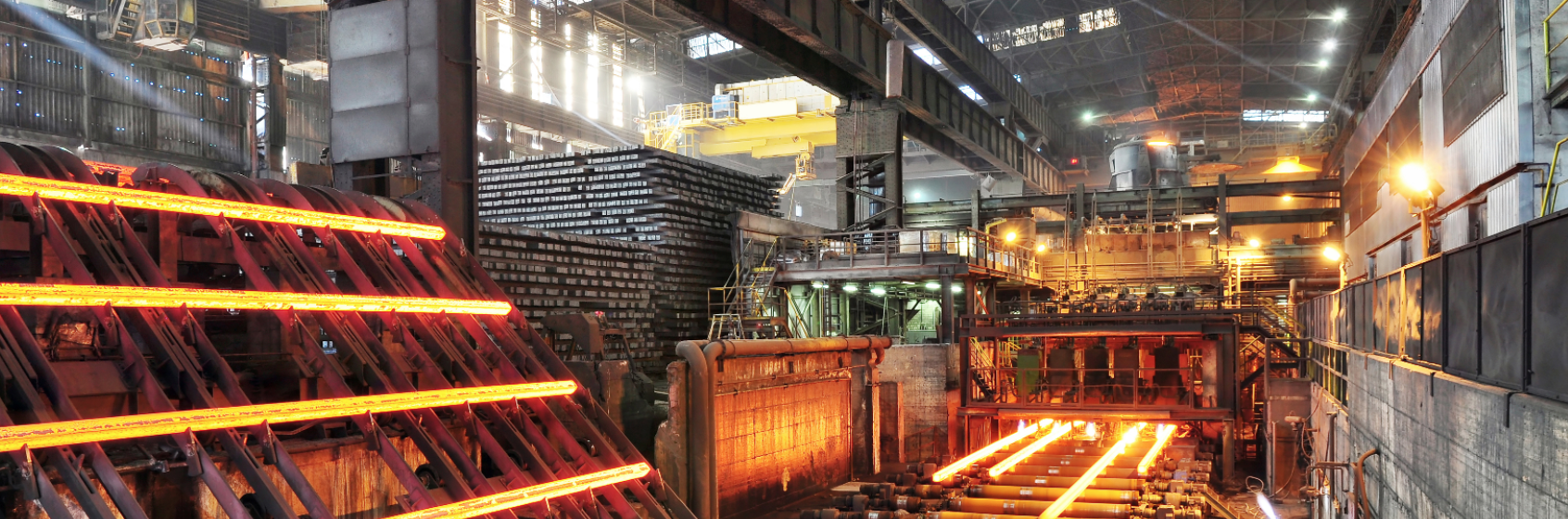

案例描述

本案例聚焦某大型钢铁集团在工业转型过程中对软件定义控制模式的应用。面对“缺芯”背景与国际形势紧张导致的控制系统供货周期长、信息安全风险高等挑战，某大型钢铁集团通过构建云边协同的工业控制系统，并自主研发基于5G的云化PLC技术，推动控制架构向开放、网络化、国产化与高可靠性方向发展，实现了跨地域控制能力的集中化与软件定义，为钢铁行业构建开放式控制生态提供了重要实践。

案例实施的具体内容

• 中心云部署：在云资源池中划分部分资源，虚拟化部署工业级网络操作系统、逻辑控制内核和用于全局监控的SCADA组态软件，采用微内核架构，实现硬件资源软件定义。
• 边缘云部署：在厂级机房部署云控制器、用于局部监控的云SCADA、云组态管理，接入现场信号/被控设备，执行现场信号采集、数据转换、连锁控制。
• 现场层整合：通过5G智能网关、远程I/O模块等设备统一接入传统PLC、传感设备与执行机构，实现云控制应用与工业数据无缝集成。
• 云化PLC研发：基于通用处理器与实时操作系统，采用Docker容器化环境部署多PLC并行运行系统，支持软硬冗余无缝切换。
• 5G专网部署：应用5G-TSN协同传输机制，通过CPE探针进行ping时延测试，监测实际生产链路和节点状态情况。

案例亮点

• 控制系统云化与软硬件解耦：通过虚拟化与容器化技术，实现控制功能软件定义，打破传统PLC对专用硬件与私有协议的依赖，构建开放可控的控制生态。
• 5G与云化深度融合：结合5G低时延、高可靠特性与云边协同架构，实现控制任务在中心与边缘之间的灵活部署与高效协同。
• 跨地域统一控制：以一套云化控制系统替代多套高端控制器，实现异地多厂区设备集中监控与联动，提升控制集成度与资源利用率。

实践效果

• 提升控制效率与灵活性：云化控制系统实现多PLC并行运行与快速部署，控制规模达传统高端PLC的2倍以上，系统资源余量充足，具备良好扩展性。
• 增强系统可靠性与实时性：通过5G-TSN协同与冗余机制，保障链路故障时控制无中断，系统运行平稳，自动化水平显著提高。
• 降低建设与运维成本：减少中间线缆与硬件设备数量，通过云化资源池提升资源利用率，进而降低控制系统总体拥有成本。
• 推动国产化与标准化：形成自主可控的软件定义控制系统与组态软件一体化架构，助力国产工业控制技术体系构建。

应用价值

本案例通过云化控制与5G融合创新，实现了工业控制系统从硬件依赖向软件定义的转型，为钢铁及其他流程工业推进控制架构开放化、网络化与国产化提供了可复制的技术路径。该系统有效提升控制效率、灵活性与可靠性，支持企业实现跨地域协同制造与智能化升级，为我国工业应对国际竞争、构建安全可控的工业控制体系奠定了实践基础。
