Name: ACEPHERE Visualization
Brand: ACEPHERE

ACEPHERE Visualization
面向工业控制的 HMI 可视化

集成于 ACEPHERE 开发环境的可视化编辑器，支持 PSD 导入、自定义控件库与参数化变量绑定，快速构建测试调试、目标系统与远程工控机可视化界面。

优势

模板统一管理

独立模板编辑器预置颜色、形状等样式，支持全局模板一键切换与 PSD 图层导入，快速实现界面换肤和个性定制。

元素设计灵活

丰富的基础控件与自定义选项，支持导入多种 PSD 图像资源，借助直观工具箱预览并拖拽布局，满足多样化界面设计需求。

生态开放扩展

支持开发者创建专属可视化库，并集成第三方厂商组件。设备制造商可针对特定行业开发专用控件，构建标准化界面元素生态。

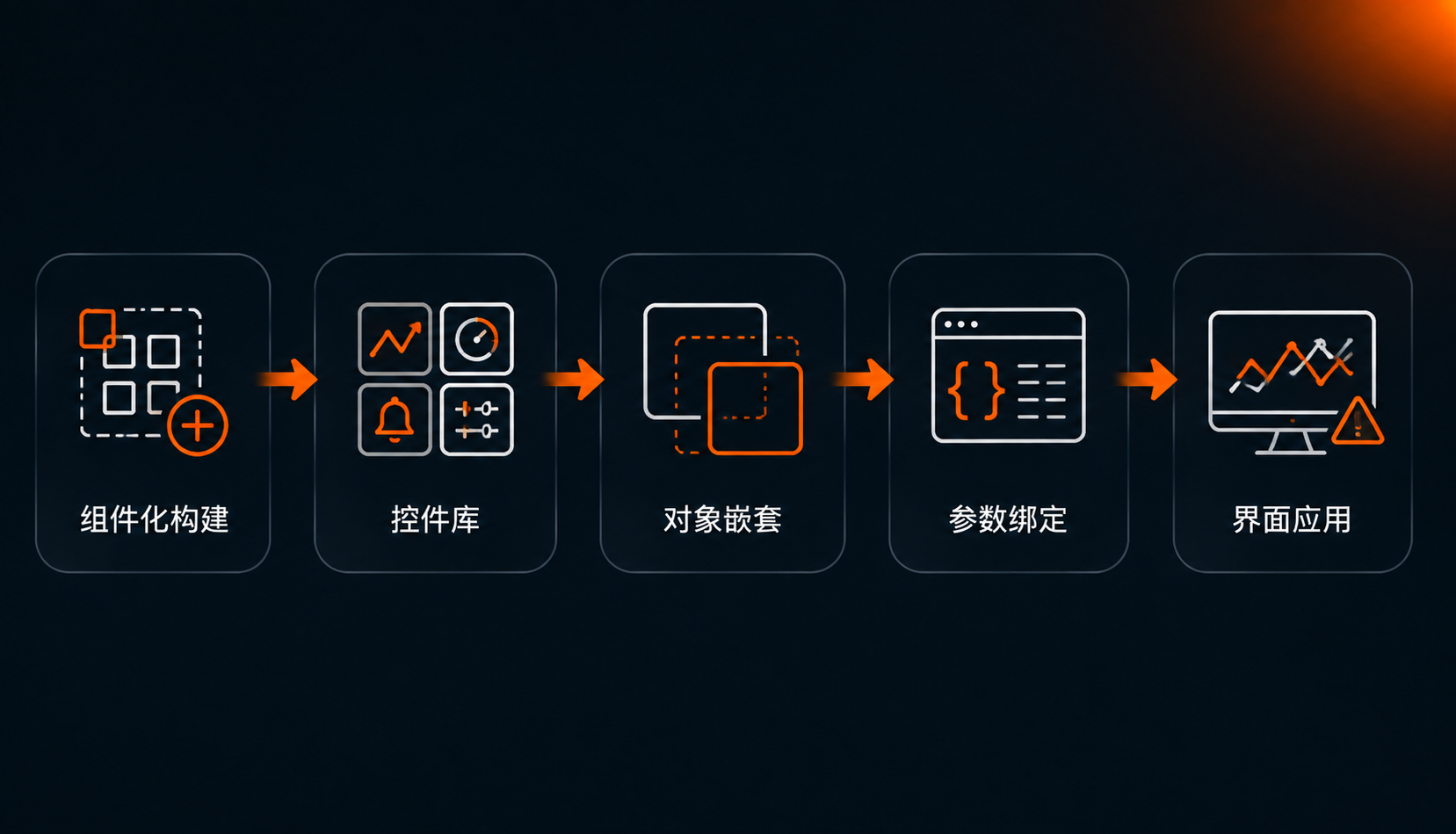

组件高效复用

支持可视化对象嵌套使用与参数化变量绑定。修改后自动同步更新所有实例，显著提升界面组件复用效率与维护便利性。

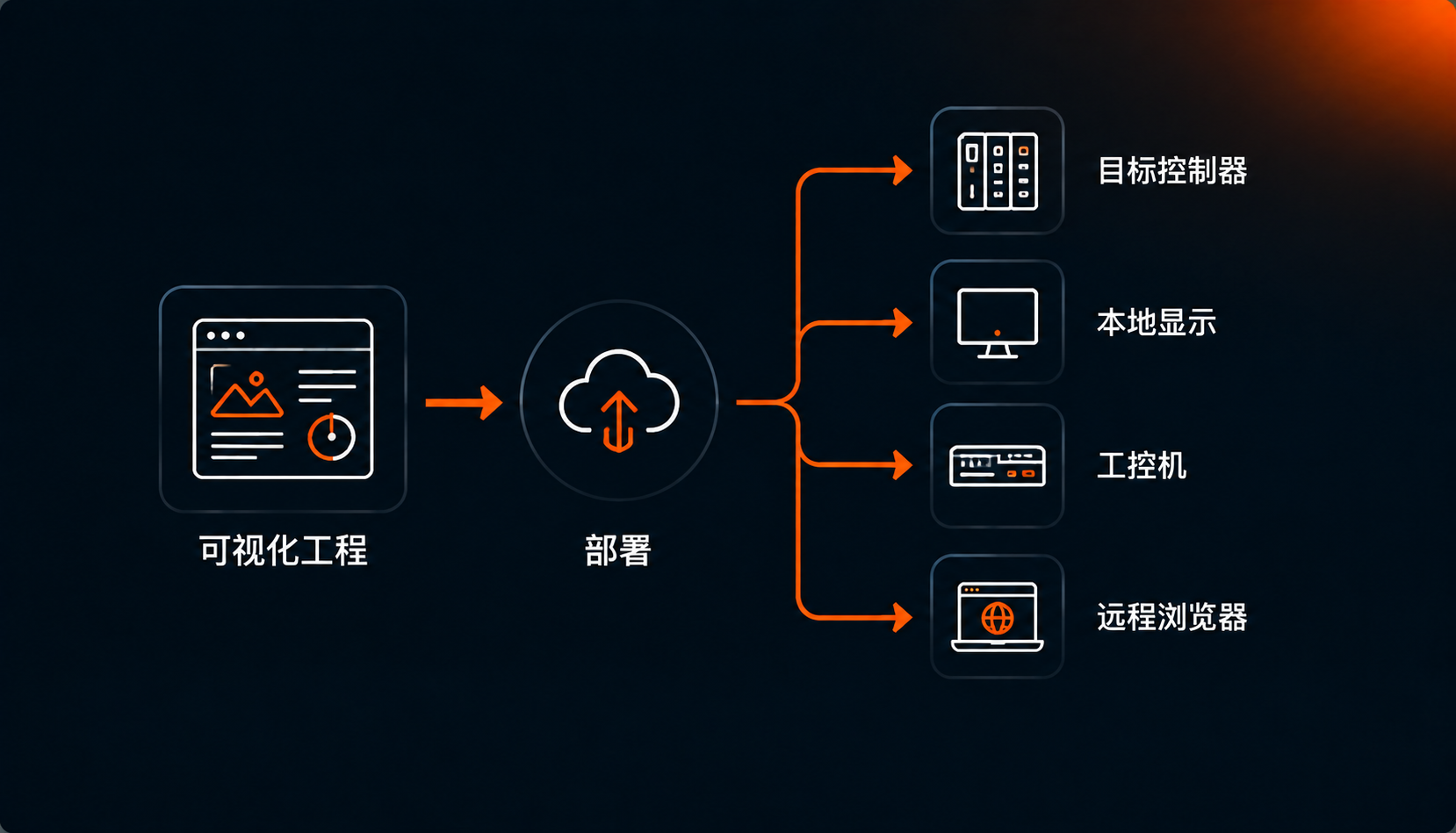

跨平台与多设备适配

适配工业平板、智能手机等多类终端，保持界面跨平台一致呈现与流畅交互，满足多终端部署需求。

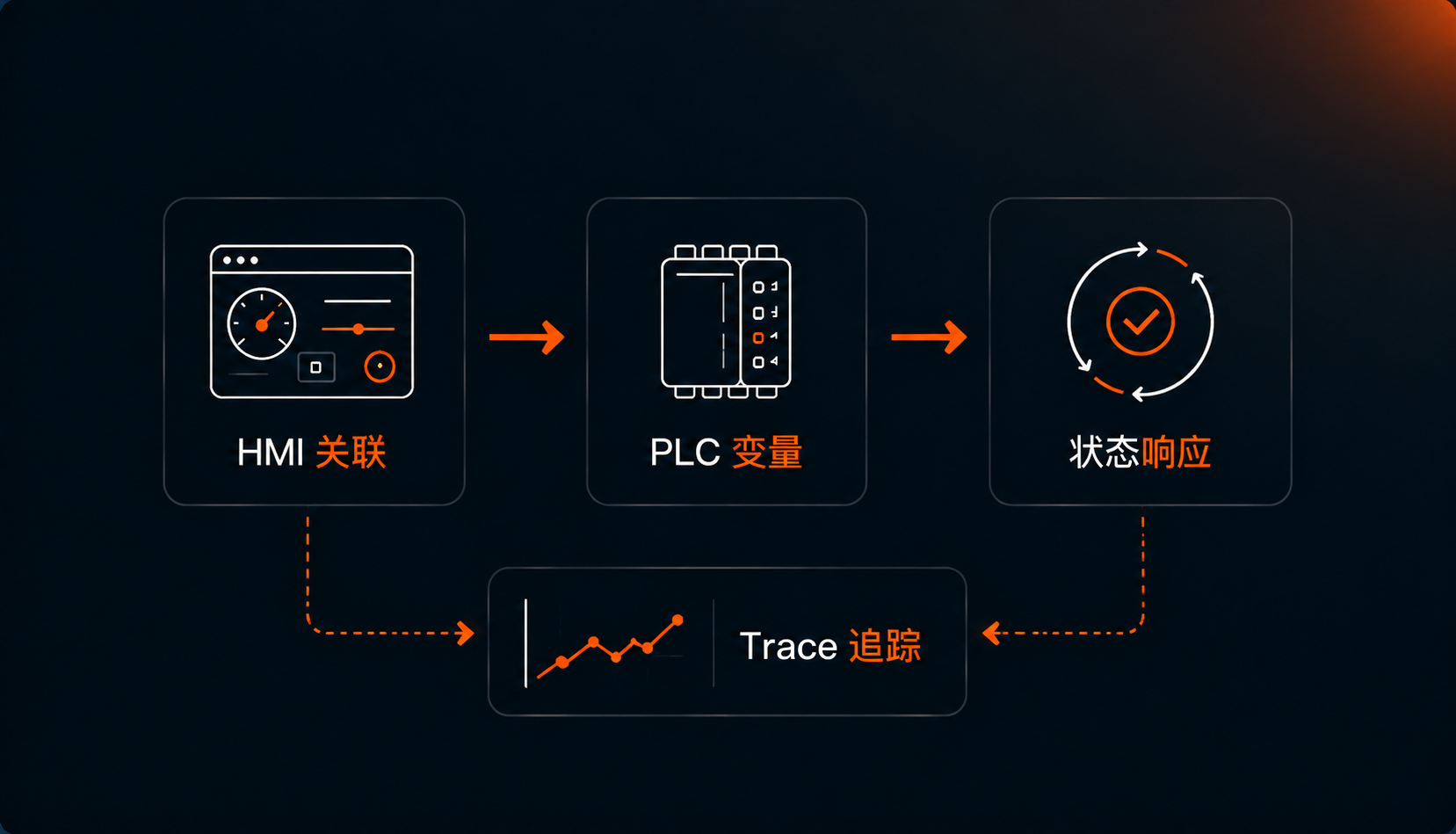

实时数据绑定与追踪

支持实时变量绑定，将界面元素与 PLC 变量直接关联，并结合数据追踪与趋势显示，直观监控和分析运行状态。

功能点

界面创建

逻辑扩充

类型支持

数据追踪

模板管理与样式切换

远程可视化与监控

创建图形操作界面

ACEPHERE Visualization 作为 HMI 开发模块，完全集成在 ACEPHERE 开发环境中，可与控制项目无缝结合。用户可通过直观的拖放操作，快速构建人机交互界面，既可使用工具箱中的标准控件元素，也能自由导入定制化图像资源。这种一体化的设计使得从逻辑程序到可视化界面的开发流程高度统一，显著提升了项目开发效率，确保了系统各组件间的协同一致性。

1/6

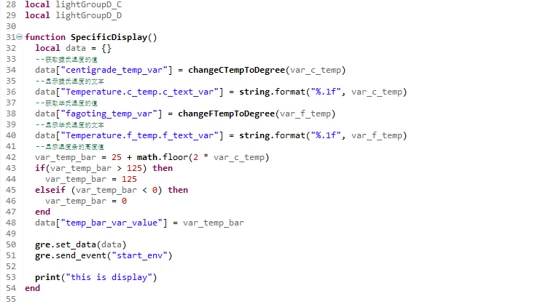

实时LUA脚本实现逻辑功能扩充

ACEPHERE Visualization 集成实时 LUA 脚本引擎，为 HMI 开发提供逻辑扩展能力。开发者可以在界面元素中嵌入脚本，从而实现动态数据显示、复杂动画效果和业务逻辑处理。脚本支持访问系统变量、触发事件和调用功能块，可根据工况动态更新显示内容。该功能使标准显示组件具备定制化能力，显著提升了人机界面的灵活性和表现力，为高端设备操作面板开发提供了专业级解决方案。

2/6

支持所有的IEC 61131-3数据类型

为实现HMI组件与控制器程序间的无缝数据交互，ACEPHERE Visualization完整支持所有IEC 61131-3标准数据类型，包括BOOL、整数类型、浮点类型等。这使得变量绑定更加直观可靠，无需进行复杂的数据转换，便可直接将界面元素与PLC变量关联。无论是简单的布尔状态显示还是复杂的结构体数据可视化，都能获得完美的类型匹配和实时响应，大幅提升了开发效率并保证了系统的稳定运行。

3/6

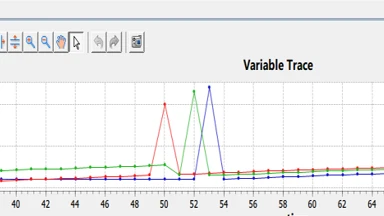

通过TRACE视图实现逻辑仪表功能

ACEPHERE Visualization提供强大的数据记录与可视化追踪功能，可实时记录运行时环境中配置变量的数值变化。系统通过直观的Trace视图，将变量数据以时间图表形式清晰呈现。用户可通过触发事件或自定义逻辑功能灵活控制记录过程，实现基于特定条件的数据采集。该功能使工程师能够深入观察系统动态行为，快速定位问题，为设备调试和优化提供可靠的数据支撑。

4/6

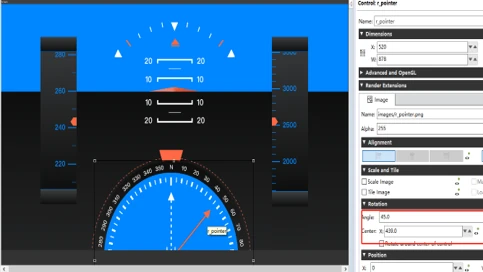

独立模板编辑器与全局样式管理

ACEPHERE Visualization 提供独立的模板编辑器，支持预定义颜色、形状等全局样式属性，并可在多个可视化项目间共享模板资源。用户可通过一键切换全局模板实现界面快速换肤，也可导入PSD文件进行图层编辑与个性化定制。模板管理系统确保了项目风格的一致性，显著降低了多项目间的界面维护成本，为团队协作开发提供了标准化的样式管理方案。

5/6

远程人机界面与多终端可视化监控

ACEPHERE Visualization 支持远程可视化功能，用户可通过Web浏览器或其他远程协议连接至控制器系统，在远程显示器上实时查看与操作界面。该架构有效降低了控制器的计算负载，特别适用于资源受限设备与无图形库的控制器场景。在典型应用中，用户可在PC端同时监控多台控制器，实现集中化管理与远程维护，既保障了控制器的实时性能，又提供了便捷的人机交互体验。

6/6
