Name: SMAVE Architect
Brand: SMAVE

SMAVE Architect
架构建模分析

SMAVE Architect支持SysML与AADL图形化建模，实现系统架构建模与分析。基于SysML可开展需求、行为、结构、接口和约束建模；基于AADL可开展软件组件、硬件资源、连接、属性和运行架构建模，并支持模型实例化、流延迟、总线负载、资源分配及错误模型分析。

优势

标准建模支持

支持SysML和AADL两类标准建模，可用于需求、行为、结构、接口、软件组件和硬件资源等内容的规范化描述，满足系统与软件架构设计需要。

SysML图形化建模

提供需求图、用例图、活动图、状态机图、块定义图、内部块图、时序图和参数图，满足复杂系统从需求到行为与结构的多角度表达。

AADL图形化建模

支持AADL文本模型、XML模型与Diagram联动编辑，图形化操作可同步更新文本定义，兼顾直观建模体验与架构描述的严谨性。

全程可追溯

支持需求层次、派生、验证和满足关系建模，并将需求与设计元素建立关联，帮助团队持续检查需求覆盖、设计一致性和变更影响。

架构风险前置

在软件实现前开展模型实例化、端到端延迟、总线负载和资源分配分析，提前识别时序、通信容量及软硬件配置中的潜在风险。

模型质量保障

支持对SysML模型及模型子树执行语法和建模规范检查，集中呈现错误与警告信息，帮助设计人员快速定位问题并提升模型质量。

功能点

需求建模

架构建模

模型协同

架构分析

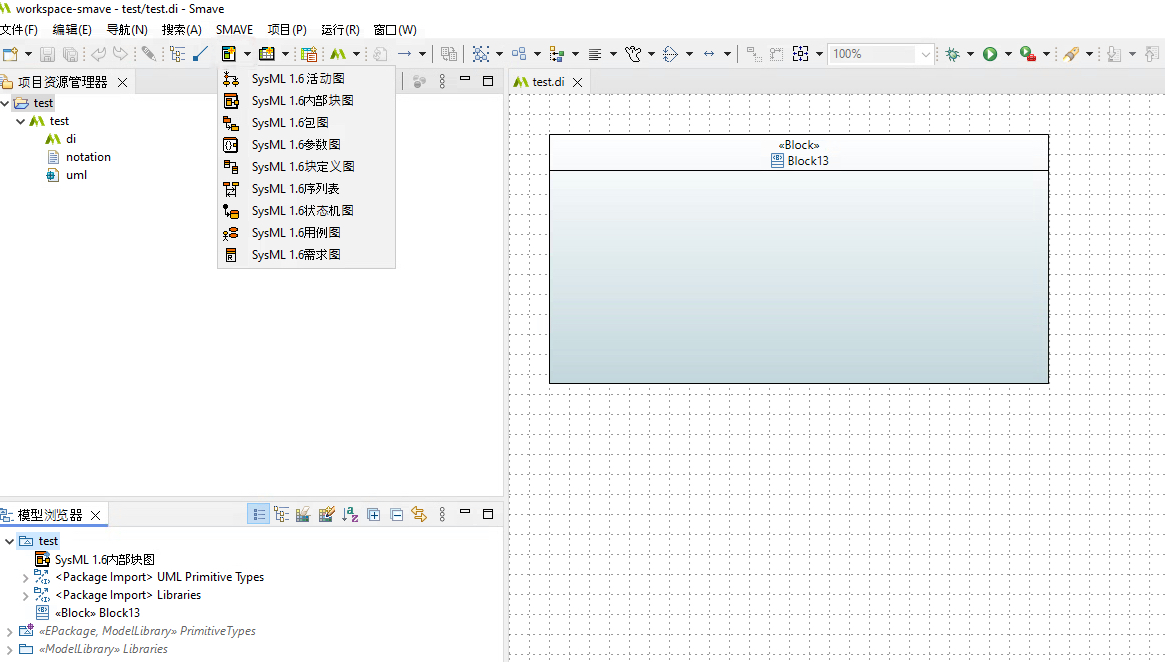

SysML图形化建模

通过需求图建立需求层次、派生、验证和满足关系，并结合用例图、活动图与状态机图描述外部交互、业务流程和状态变化。块定义图、内部块图、时序图和参数图进一步表达功能结构、接口依赖、调用时序及约束关系，形成完整、可追踪的需求分析模型。

1/4

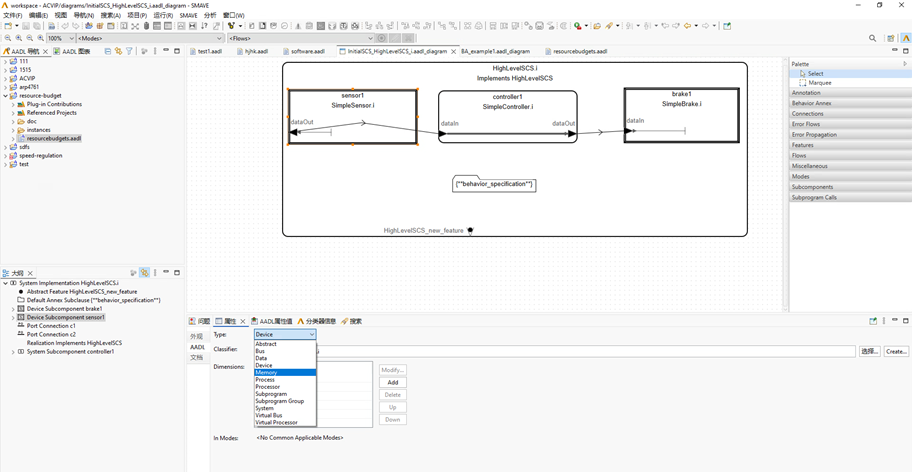

AADL软硬件架构设计

使用AADL描述系统、进程、线程、处理器、内存、总线和设备等架构元素，通过端口、连接、流和属性表达软件层级、硬件执行平台、数据流与控制流。平台同时支持数据组件集中管理数据类型和结构规范，保障架构定义的一致性。

2/4

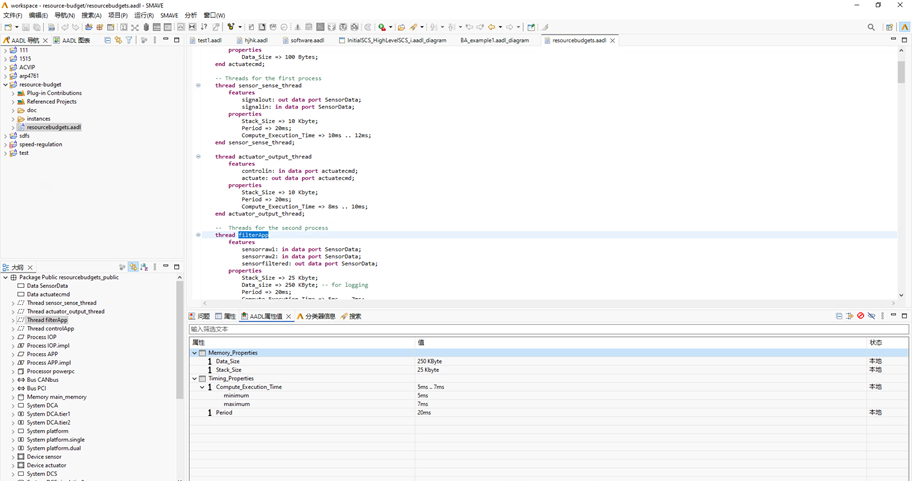

图文同步与模型实例化

支持AADL文本、XML模型与Diagram之间的联动编辑，用户可在图形界面和文本环境中协同维护架构。完成系统设计后，可将组件定义实例化为具体系统结构，自动展开组件层次、连接、流路径及继承属性，为架构检查与性能分析提供可靠基础。

3/4

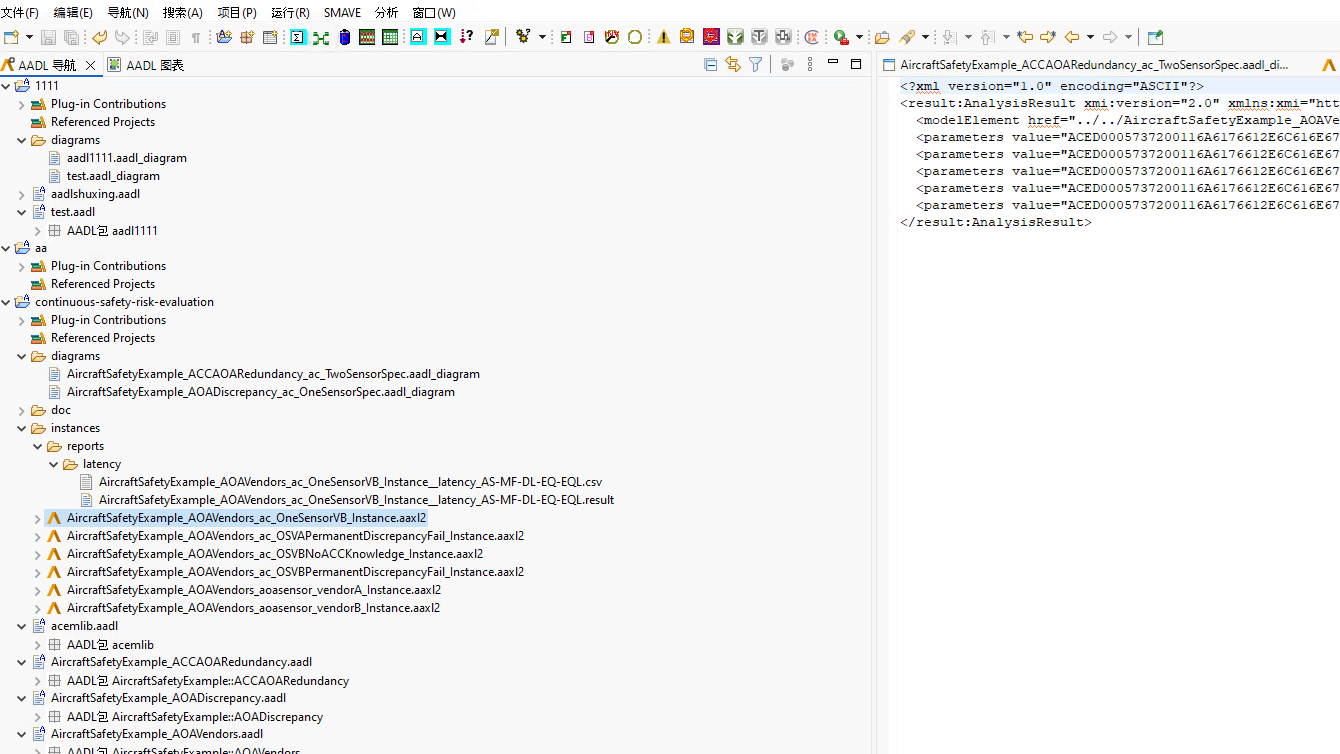

延迟负载与资源分析

基于实例化模型执行端到端流延迟、总线负载和资源分配分析，比较实际延迟与设计约束，识别通信路径占用和总线过载风险。平台还支持调度属性配置、EMV2错误模型及错误树分析，帮助团队提前验证架构可行性。

4/4

SysML图形化建模

通过需求图建立需求层次、派生、验证和满足关系，并结合用例图、活动图与状态机图描述外部交互、业务流程和状态变化。块定义图、内部块图、时序图和参数图进一步表达功能结构、接口依赖、调用时序及约束关系，形成完整、可追踪的需求分析模型。

1/4

AADL软硬件架构设计

使用AADL描述系统、进程、线程、处理器、内存、总线和设备等架构元素，通过端口、连接、流和属性表达软件层级、硬件执行平台、数据流与控制流。平台同时支持数据组件集中管理数据类型和结构规范，保障架构定义的一致性。

2/4

图文同步与模型实例化

支持AADL文本、XML模型与Diagram之间的联动编辑，用户可在图形界面和文本环境中协同维护架构。完成系统设计后，可将组件定义实例化为具体系统结构，自动展开组件层次、连接、流路径及继承属性，为架构检查与性能分析提供可靠基础。

3/4

延迟负载与资源分析

基于实例化模型执行端到端流延迟、总线负载和资源分配分析，比较实际延迟与设计约束，识别通信路径占用和总线过载风险。平台还支持调度属性配置、EMV2错误模型及错误树分析，帮助团队提前验证架构可行性。

4/4

核心能力

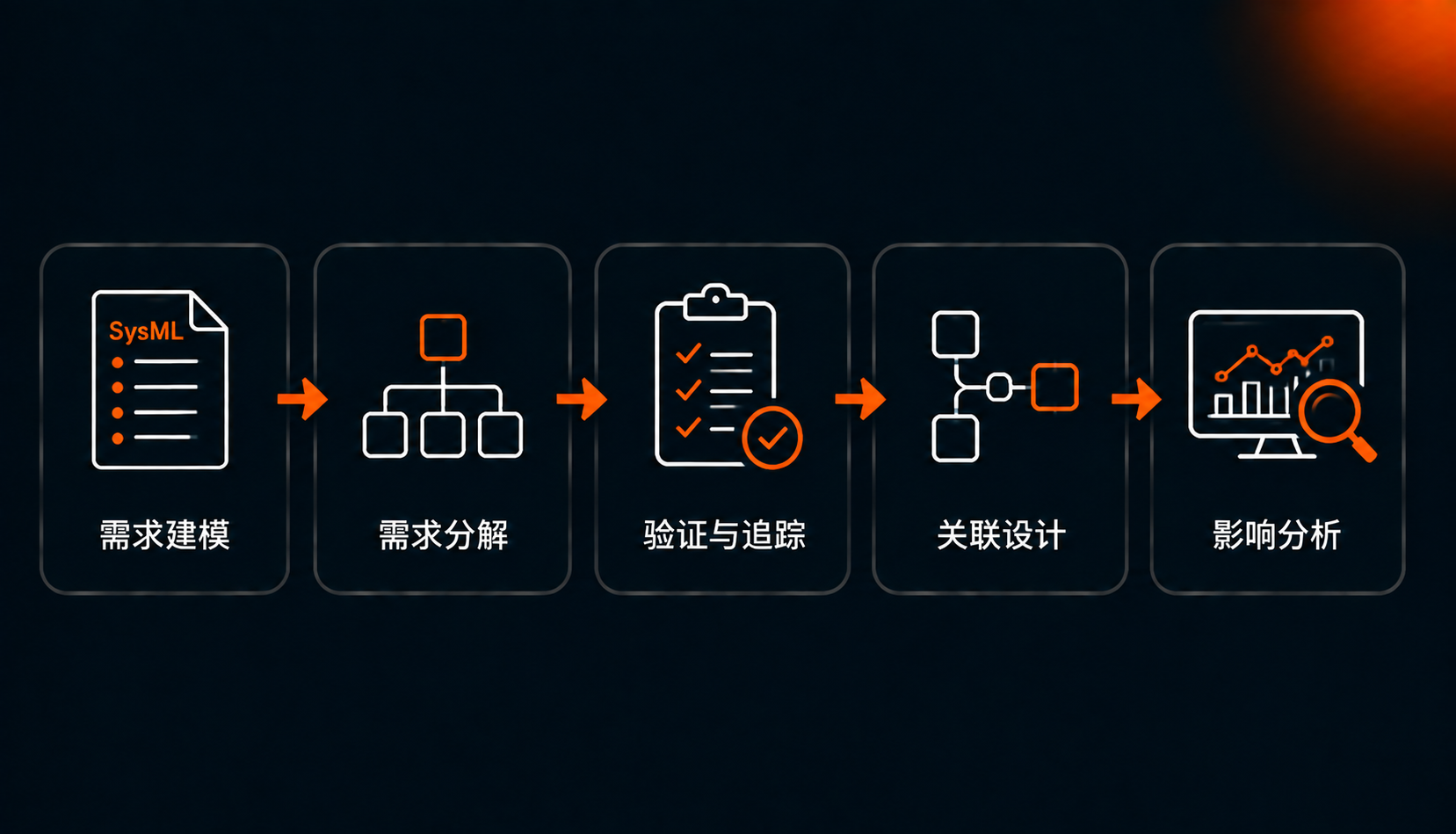

需求建模与追踪

以SysML为基础建立需求、用例、行为、结构和接口模型，支持需求分解、派生、验证与满足关系管理。需求可与相关设计元素建立关联，帮助团队清晰识别每项需求如何被分析、实现和验证，并在设计变化时快速评估影响范围，形成连续可追踪的需求工程链路。

多视图协同分析

平台通过用例图、活动图、状态机图、块定义图、内部块图、时序图和参数图，从交互、流程、状态、结构、连接、时序和约束等维度描述系统。各视图共享统一模型元素，避免重复定义，使设计人员能够在不同分析视角之间顺畅切换并保持模型一致。

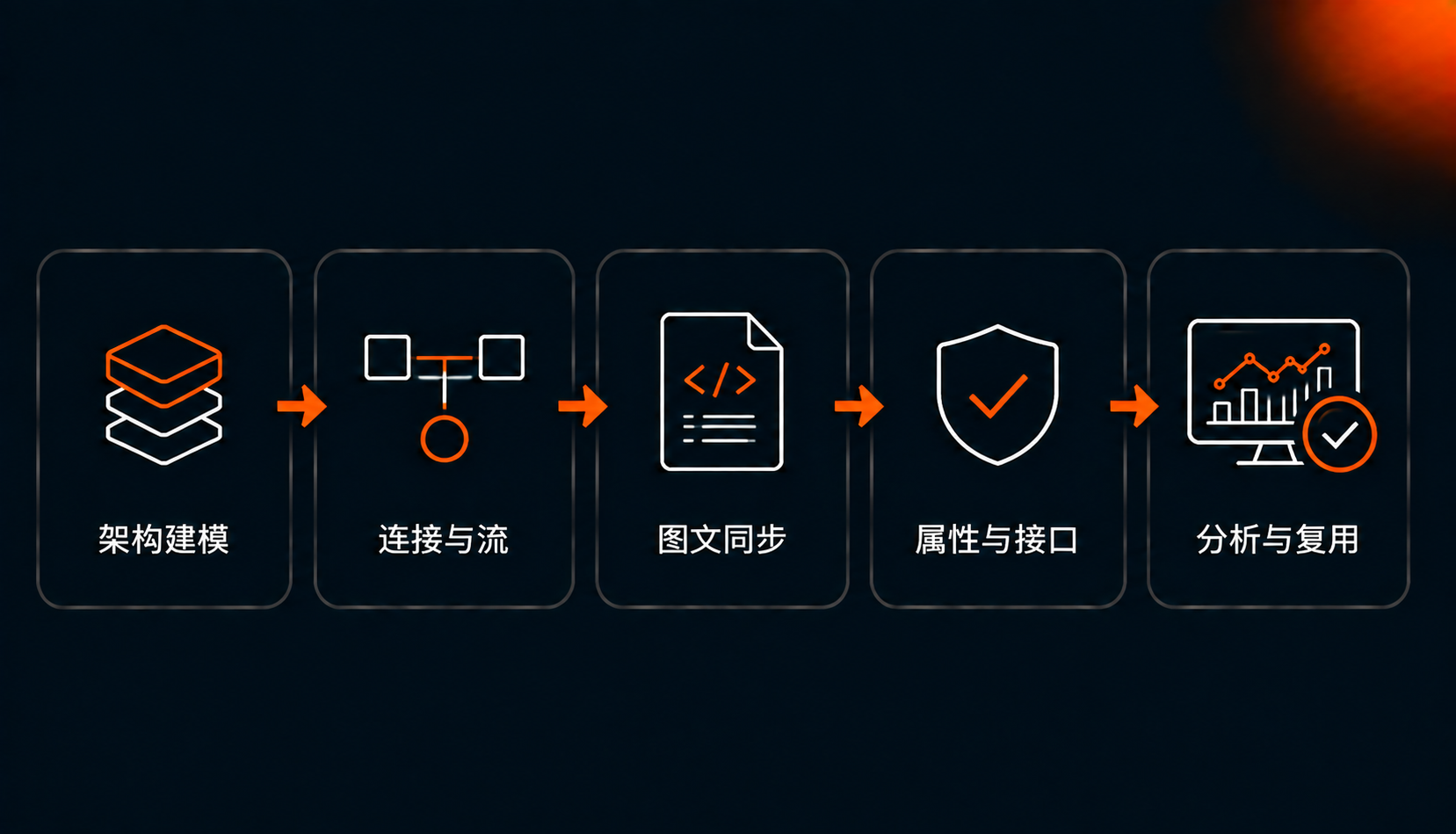

软硬件架构设计

利用AADL组件体系，统一定义软件组件、执行线程、处理器、内存、总线、设备及其端口、连接、流和属性。通过图形化Diagram与文本模型同步维护，团队既可快速搭建架构，又能精确控制属性和接口定义，形成可分析、可复用的软硬件协同架构模型。

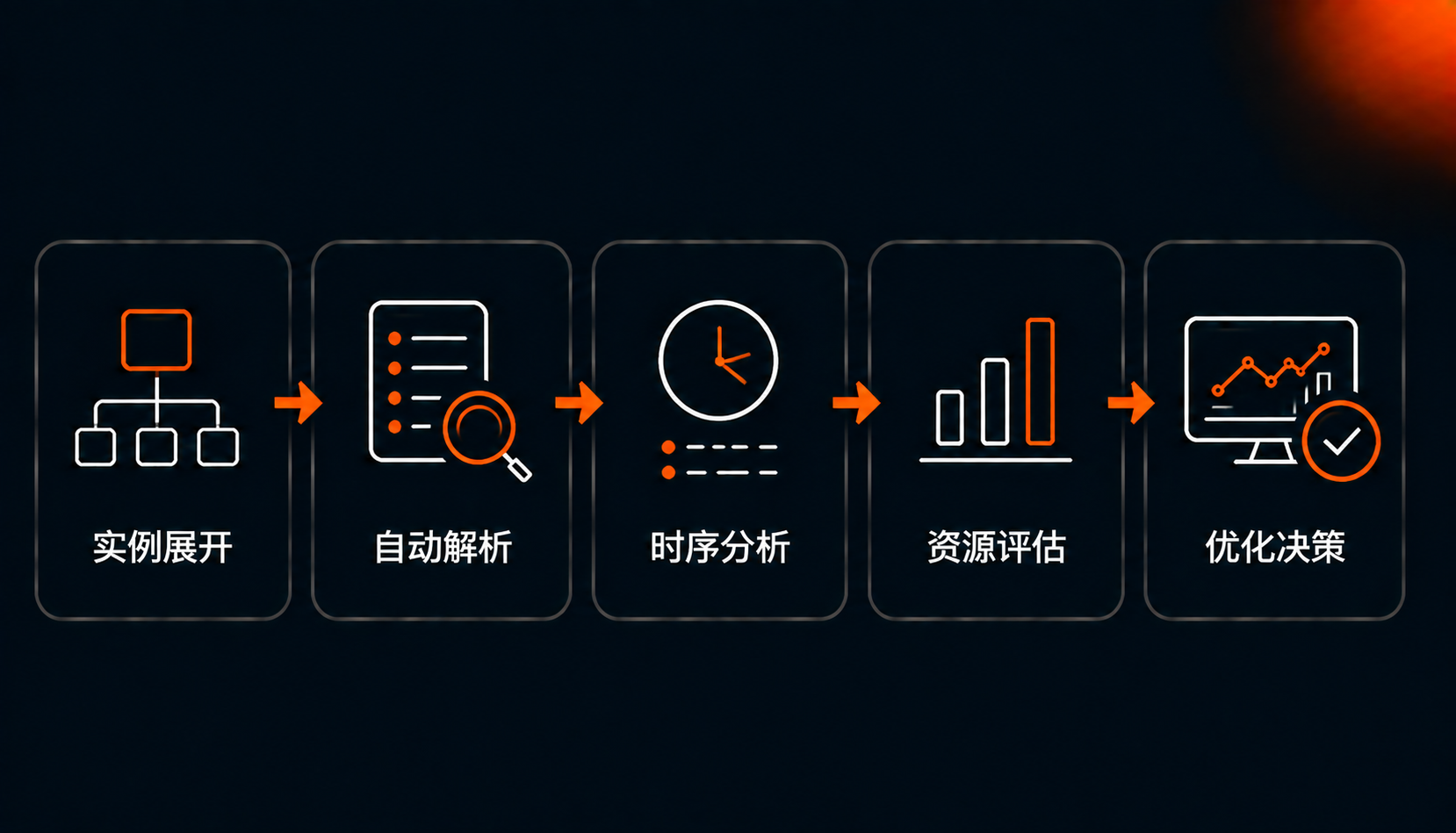

架构分析与评估

通过模型实例化将抽象架构展开为可分析的系统实例，并自动解析组件层次、连接、流路径和属性信息。基于实例开展流延迟、总线负载、资源绑定和调度分析，帮助设计人员量化评估系统时序、通信容量和资源配置，为架构优化与方案决策提供依据。

使用场景

需求分析与软件架构设计流程

软件需求分析建模

将自然语言需求转化为结构化SysML模型，明确需求层次、功能边界、外部交互、执行流程和状态行为，为后续架构设计建立统一输入。

软件架构方案设计

使用AADL组织软件组件、硬件平台、端口、连接、流和调度属性，通过图形与文本协同方式快速构建、比较和完善架构方案。

实时性能提前评估

在实现前对实例化架构执行流延迟和总线负载分析，检查端到端时序、通信容量和资源分配，提前发现性能瓶颈与配置风险。

模型评审与交付

通过模型验证集中检查语法和建模规范问题，并将需求、架构图表及分析结果用于设计评审、工程迁移、项目交付和后续复用。

行业应用

航空航天

核电领域

汽车电子

轨道交通

航空航天

面向飞控、航电和任务系统，平台可使用SysML表达需求、功能、行为、接口和约束，利用AADL构建软件组件、硬件平台、通信连接及调度属性。结合模型验证、实例化、端到端延迟和总线负载分析，为方案论证、架构评审、需求追踪及适航资料准备提供模型化支持。

1/4

核电领域

面向核电控制系统，平台可建立需求分解、验证与满足关系，并以AADL描述控制软件、处理器、内存、总线和设备架构。通过模型验证、实例化、流延迟、资源绑定和通信负载分析，帮助团队检查关键功能的可追溯性、时序约束与资源配置。

2/4

汽车电子

面向智驾控制系统，平台可通过SysML梳理需求、用例、流程和状态，利用AADL定义ECU软件任务、处理器、内存、总线及端口连接。结合图文同步、实例化、调度属性和性能分析，帮助研发团队验证软硬件分配、任务时序和车载通信架构。

3/4

轨道交通

面向轨交控制系统，SMAVE Architect可建立需求、功能、状态与接口模型，并通过AADL描述软件任务、处理器、总线及通信关系。结合模型实例化、流延迟和总线负载分析，帮助团队评估实时性、通信容量和资源配置，为安全关键架构评审与需求追踪提供支撑。

4/4

航空航天

面向飞控、航电和任务系统，平台可使用SysML表达需求、功能、行为、接口和约束，利用AADL构建软件组件、硬件平台、通信连接及调度属性。结合模型验证、实例化、端到端延迟和总线负载分析，为方案论证、架构评审、需求追踪及适航资料准备提供模型化支持。

1/4

核电领域

面向核电控制系统，平台可建立需求分解、验证与满足关系，并以AADL描述控制软件、处理器、内存、总线和设备架构。通过模型验证、实例化、流延迟、资源绑定和通信负载分析，帮助团队检查关键功能的可追溯性、时序约束与资源配置。

2/4

汽车电子

面向智驾控制系统，平台可通过SysML梳理需求、用例、流程和状态，利用AADL定义ECU软件任务、处理器、内存、总线及端口连接。结合图文同步、实例化、调度属性和性能分析，帮助研发团队验证软硬件分配、任务时序和车载通信架构。

3/4

轨道交通

面向轨交控制系统，SMAVE Architect可建立需求、功能、状态与接口模型，并通过AADL描述软件任务、处理器、总线及通信关系。结合模型实例化、流延迟和总线负载分析，帮助团队评估实时性、通信容量和资源配置，为安全关键架构评审与需求追踪提供支撑。

4/4
