SMAVE Display
面向嵌入式人机界面（HMI）的图形化设计与开发环境

SMAVE Display 提供显示软件建模、UA 页面设计、图符设计能力，支持所见即所得设计、拖拽式页面构建、布局调整及属性实时配置，覆盖从设计到交付的完整流程，提升开发效率、一致性与可追溯性。

优势

标准化输出

严格遵循 ARINC 661 航电标准组织页面模型、控件层级、符号资源和属性参数，支持生成标准化定义文件，便于与航电显示系统无缝集成。所有控件定义与交互逻辑均符合行业最佳实践，满足 DO-178C 适航审定对航电软件的标准要求。

高性能生成

支持复杂控件树、资源表和页面模型的工程化处理，可高效完成项目检查、定义文件生成、仿真执行等常用操作，内置可视化原型设计器实现所见即所得的开发体验，配合自动化 DF 文件生成，显著提升开发效率。

用户友好

提供 GUI 可视化设计环境与命令行两种操作模式，满足不同用户习惯与场景需求。图形化模式适合原型设计与交互式开发，命令行模式支持批量操作与 CI/CD 集成。

全流程自动化

支持从页面建模、工程检查、定义文件生成、仿真执行到报告输出的工程化流程，帮助用户减少重复操作，提升显示页面设计、验证和交付过程的效率。

完整显示工具链

面向嵌入式显示系统完整研发流程进行能力建设，覆盖显示界面设计、用户应用页面建模、定义文件生成、显示服务器构建、仿真集成和工程化交付等关键环节，为后续形成自主可控的显示系统工具链提供统一产品基础。

功能点

显示软件建模模块

UA 页面设计模块

图符设计模块

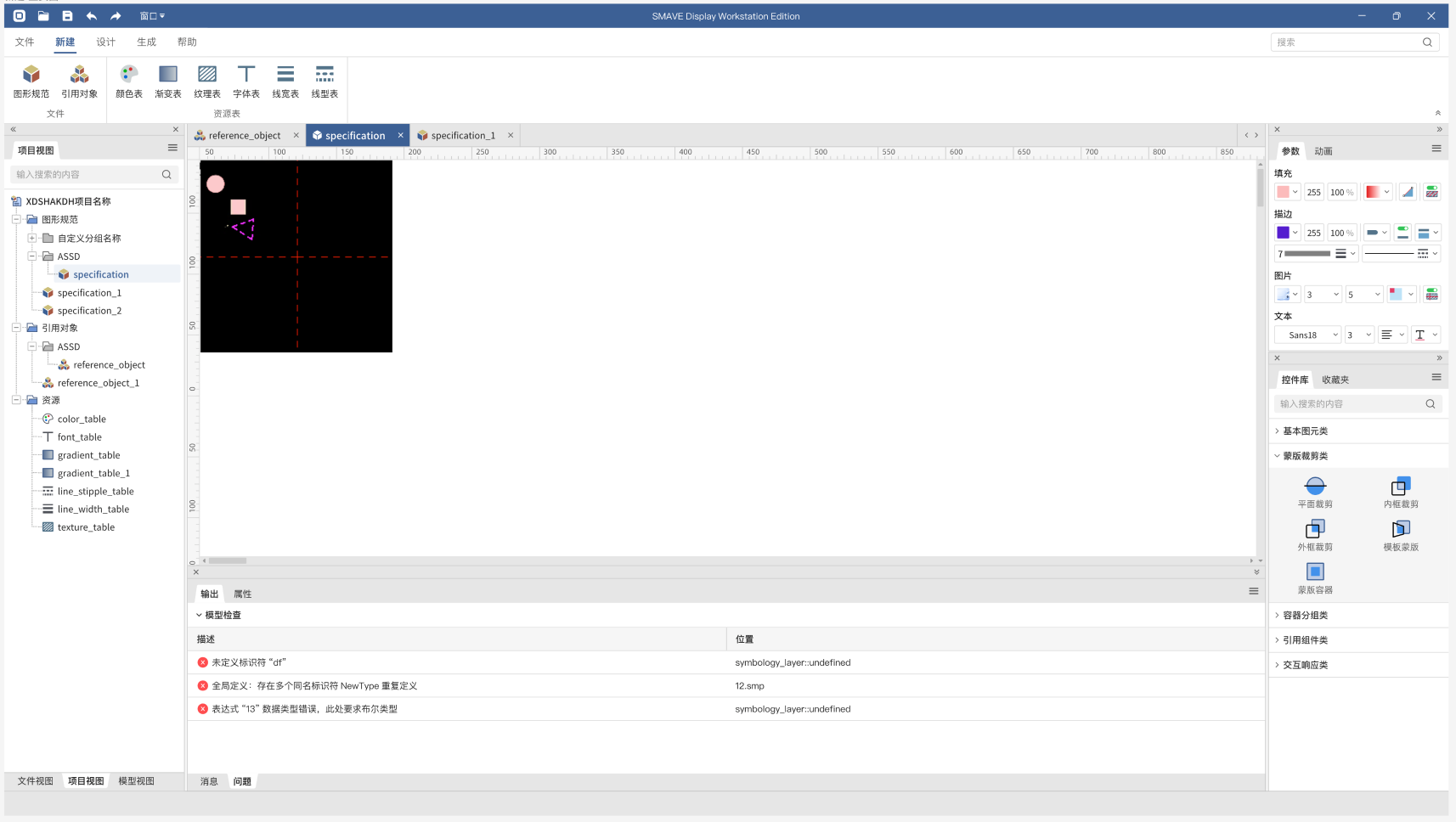

显示软件建模模块

Display 模块是 SMAVE Display 的核心图形化界面设计环境，主要用于嵌入式显示界面和 HMI 页面的可视化开发。支持页面布局设计、图形对象编辑、控件配置、样式设置和交互构建，并提供控件库、符号库及资源管理能力，便于统一维护图片、字体、颜色、符号等资源，提升界面开发效率与一致性。

1/3

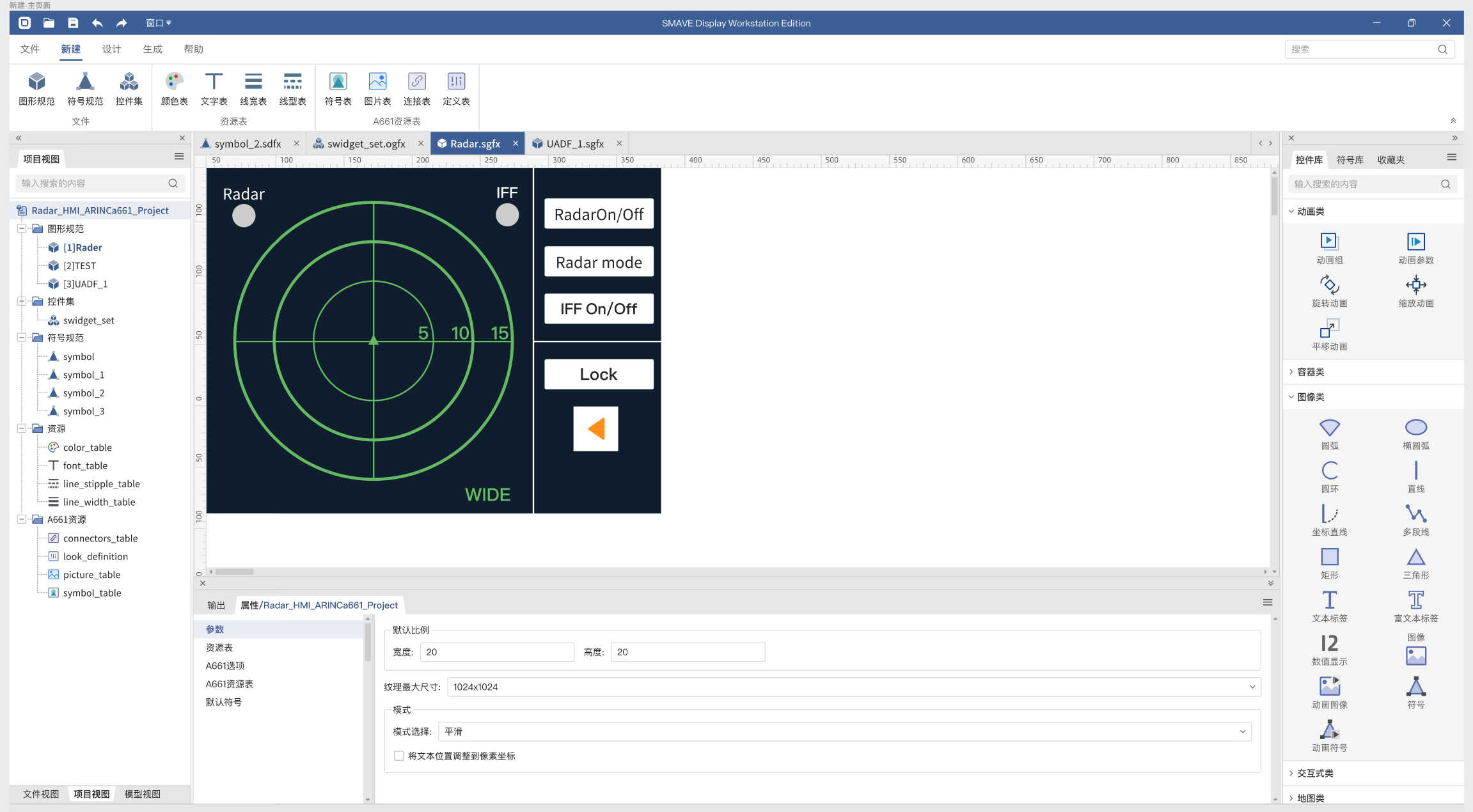

UA 页面设计模块

UA Page 模块主要用于 ARINC 661 用户应用页面的设计与配置，支持页面结构组织、控件实例化、属性定义和页面逻辑描述。开发人员可基于标准控件体系构建符合规范的页面内容，并实现界面元素与输入操作、显示状态及动态数据的关联，满足复杂航电显示页面的快速开发与规范化管理需求。

2/3

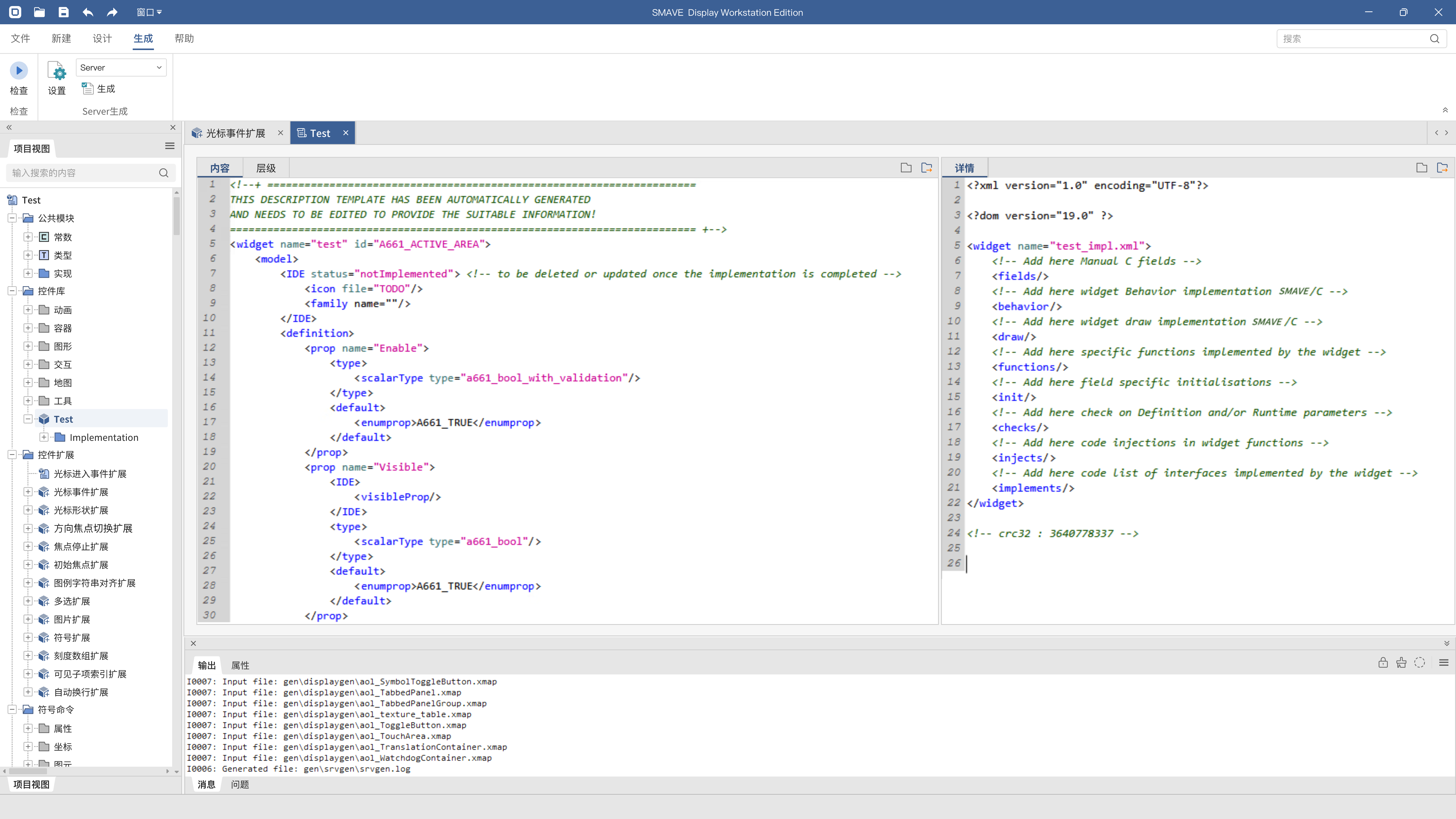

图符设计模块

图符设计模块主要用于 ARINC 661 服务器端定义文件的生成与配置输出，是连接界面设计结果与目标运行环境的重要环节。该模块可依据页面设计、控件定义和资源配置自动生成标准定义文件，减少手工编写工作量，降低配置错误风险，并支持后续验证、测试和工程交付，提高整体开发效率。

3/3

显示软件建模模块

Display 模块是 SMAVE Display 的核心图形化界面设计环境，主要用于嵌入式显示界面和 HMI 页面的可视化开发。支持页面布局设计、图形对象编辑、控件配置、样式设置和交互构建，并提供控件库、符号库及资源管理能力，便于统一维护图片、字体、颜色、符号等资源，提升界面开发效率与一致性。

1/3

UA 页面设计模块

UA Page 模块主要用于 ARINC 661 用户应用页面的设计与配置，支持页面结构组织、控件实例化、属性定义和页面逻辑描述。开发人员可基于标准控件体系构建符合规范的页面内容，并实现界面元素与输入操作、显示状态及动态数据的关联，满足复杂航电显示页面的快速开发与规范化管理需求。

2/3

图符设计模块

图符设计模块主要用于 ARINC 661 服务器端定义文件的生成与配置输出，是连接界面设计结果与目标运行环境的重要环节。该模块可依据页面设计、控件定义和资源配置自动生成标准定义文件，减少手工编写工作量，降低配置错误风险，并支持后续验证、测试和工程交付，提高整体开发效率。

3/3

核心能力

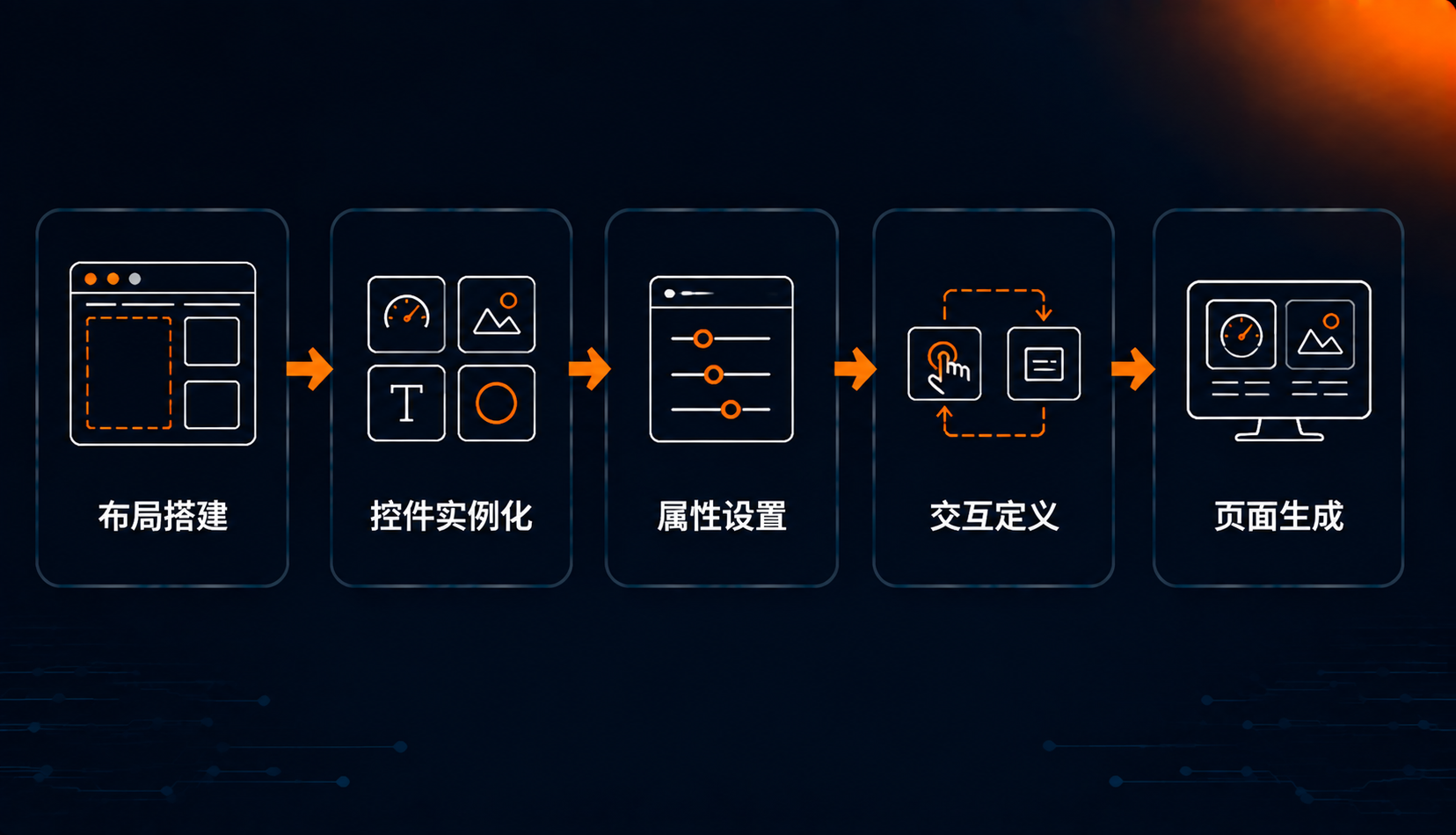

页面设计能力

支持图形化页面设计与配置，可完成页面布局搭建、控件实例化、属性设置以及基础交互关系定义。通过可视化方式，开发人员能够更直观地组织界面结构和显示内容，快速构建符合项目规范的显示页面。该能力有助于提升开发效率、缩短设计周期，并增强页面迭代与维护的便捷性。

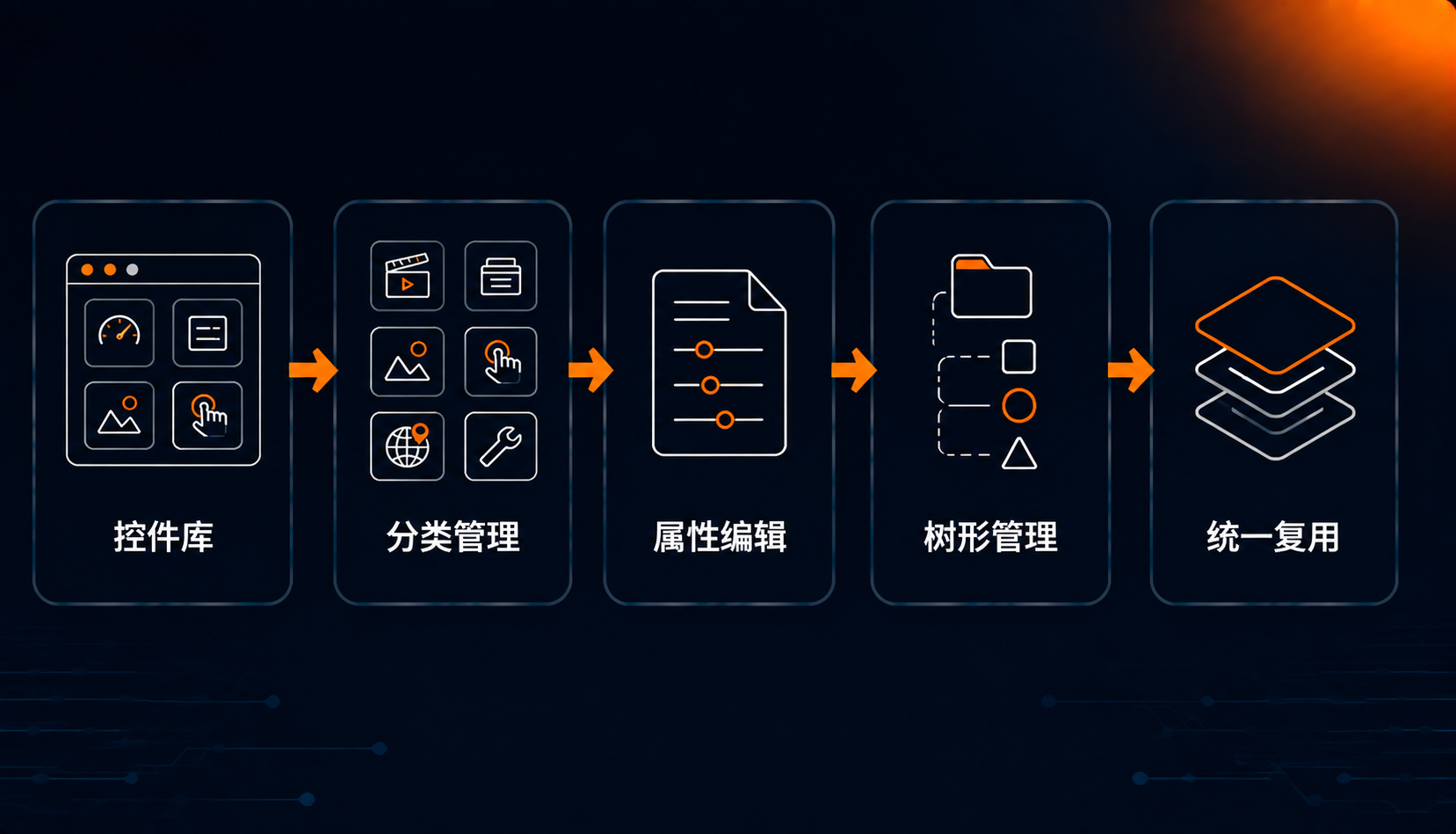

资源管理能力

提供符合 ARINC 661 标准的控件库，覆盖航空座舱显示系统典型交互需求。控件按动画类、容器类、图像类、交互类、地图类、辅助工具类分类管理，支持属性查看与编辑、树形结构管理，以及控件库、符号库和界面资源的统一复用，提升界面构建效率与一致性。

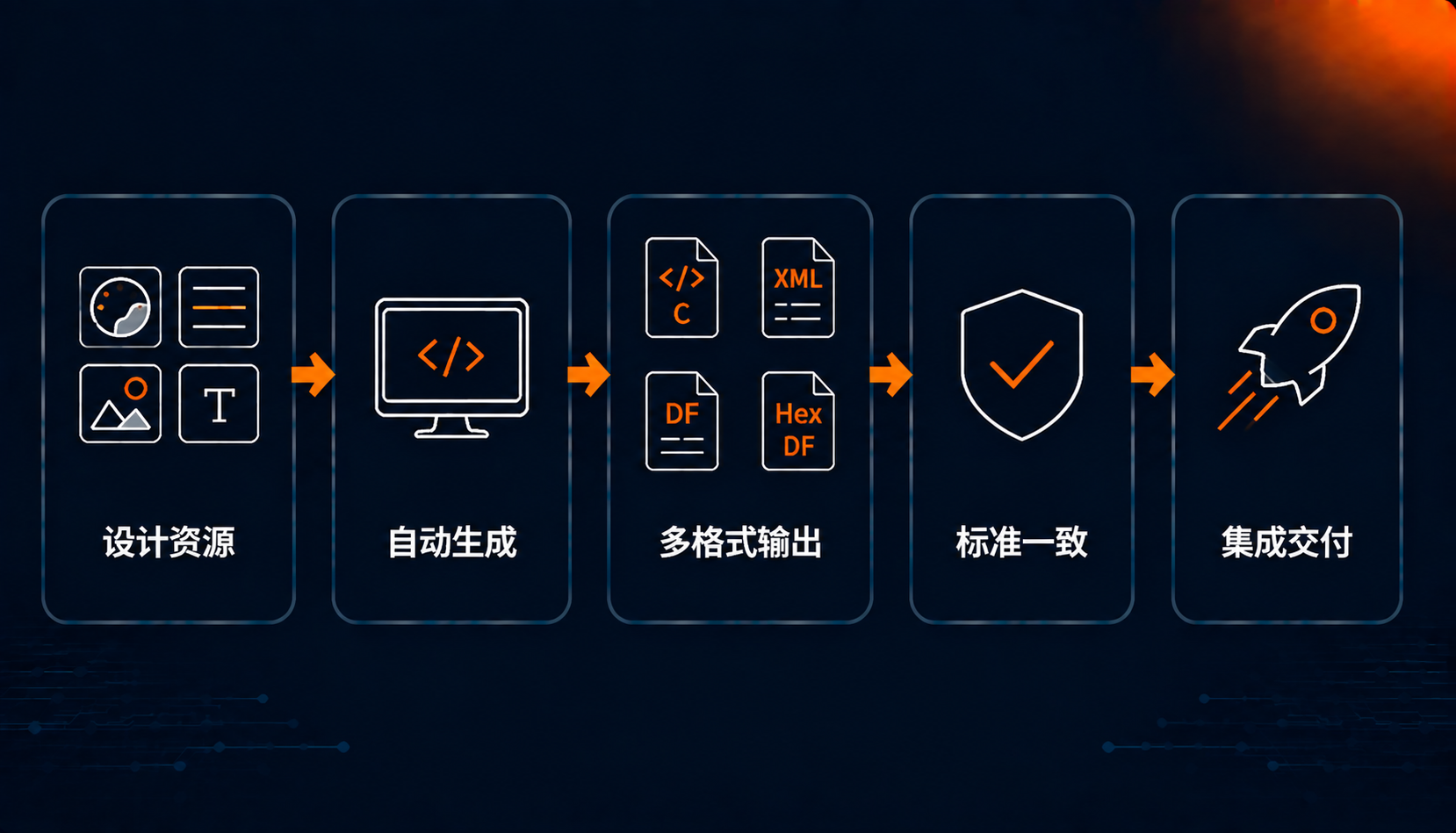

代码生成能力

显示软件建模模块支持由显示模型、色表、线型线宽、图像和字体资源，生成显示功能 C 代码及资源 C 代码；UA 页面设计模块支持由 UA 页面模型、线型线宽定义、字体定义和颜色表，生成符合 A661 标准的 XML、二进制 DF 和十六进制 DF 定义文件；图符设计模块支持组件 C 代码生成 A661Server.exe 及 DLL 动态链接库。通过标准化的生成机制，减少手工编码与资源映射工作，提升界面开发效率、一致性和可维护性，便于后续集成、验证与工程交付。

使用场景

航电系统 HMI 设计与开发

图形化原型快速设计

通过可视化原型设计器以所见即所得的方式快速构建航电座舱显示界面，支持分层管理与高级编辑功能，显著加速 HMI 设计迭代。

ARINC 661 协议合规输出

内置 DF 生成器将设计自动转化为符合 ARINC 661 标准的定义文件，消除手工编码错误风险，确保与航电显示服务器无缝集成。

仿真执行与问题定位

支持工程检查、生成执行、仿真运行和日志查看，帮助用户在设计阶段发现配置问题并进行快速修正。

航电页面工程化交付

定义文件工程化生成

面向项目交付场景，将显示页面模型统一生成定义文件，减少手工配置和重复操作，提高交付效率。

显示资源统一管理

对颜色、字体、线型、图片等资源进行集中维护，保证不同页面、不同团队之间的显示资源一致性。

报告输出与过程追溯

支持生成执行结果和报告输出，记录工程检查、仿真执行和问题信息，为联调、评审和交付验收提供依据。

自动化测试

测试准备

完成测试脚本、测试数据、预期结果和测试环境的统一准备，为自动化测试执行提供可重复、可配置的基础条件。

测试执行

通过自动化方式模拟 UA 输入及设备操作，驱动测试执行器按预期执行显示与交互逻辑，完成目标场景验证。

结果验证

自动采集并比对实际输出与预期结果，判断测试是否通过，输出日志和报告，为问题定位与回归测试提供依据。

行业应用

航空航天

核电控制

汽车电子

轨道交通

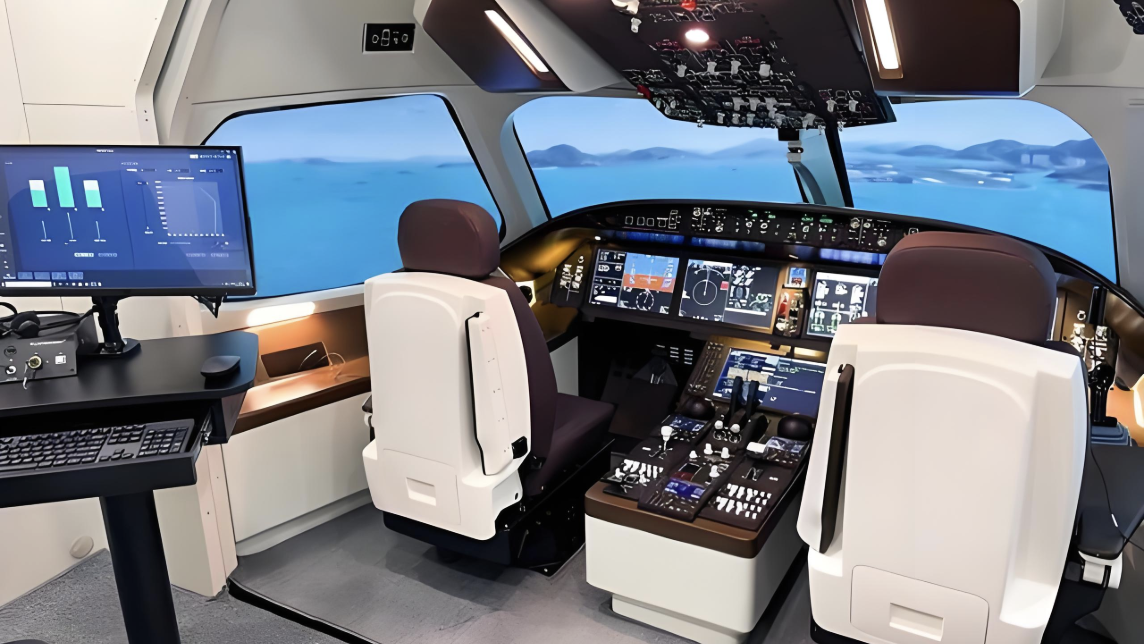

航空航天

面向航电显示系统、座舱 HMI、任务显示、飞行控制显示等场景，支持基于 ARINC 661 的页面建模、定义文件生成、显示服务器能力建设、仿真执行和工程化交付。

1/4

核电控制

面向控制室显示、设备状态监控、告警提示和运行操作界面等场景，提供图形化 HMI 建模、资源统一管理和工程检查能力，支撑高可靠显示界面的规范化设计。

2/4

汽车电子

面向数字仪表、中控显示、座舱交互和 HUD 等嵌入式显示场景，支持复杂页面的可视化设计、图形资源复用、显示运行集成和快速迭代。

3/4

轨道交通

面向司机台显示、车辆状态监控、信号告警、运维诊断界面等场景，支持显示界面模型化设计、资源一致性管理、显示运行集成和工程化输出。

4/4

航空航天

面向航电显示系统、座舱 HMI、任务显示、飞行控制显示等场景，支持基于 ARINC 661 的页面建模、定义文件生成、显示服务器能力建设、仿真执行和工程化交付。

1/4

核电控制

面向控制室显示、设备状态监控、告警提示和运行操作界面等场景，提供图形化 HMI 建模、资源统一管理和工程检查能力，支撑高可靠显示界面的规范化设计。

2/4

汽车电子

面向数字仪表、中控显示、座舱交互和 HUD 等嵌入式显示场景，支持复杂页面的可视化设计、图形资源复用、显示运行集成和快速迭代。

3/4

轨道交通

面向司机台显示、车辆状态监控、信号告警、运维诊断界面等场景，支持显示界面模型化设计、资源一致性管理、显示运行集成和工程化输出。

4/4
